19'' EasyRack "EN"

Produktdatenblatt (131 KB) Zeichnung (33 KB)   19" Schrankaufbau EasyRack »  Zubehör » Anfrage »

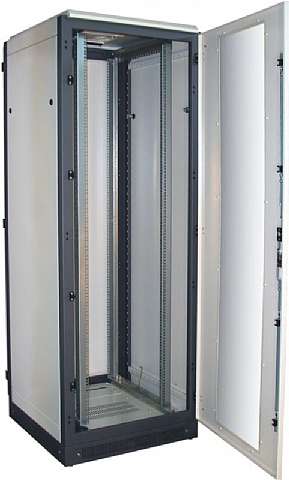

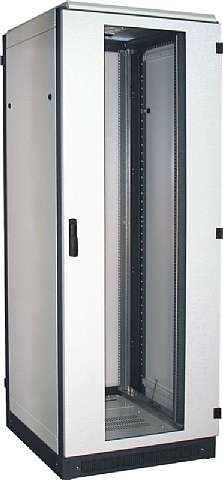

EasyRack NET verbindet attraktives Design mit praxisgerechter Austattung in bester Qualität. Diese Schranklösung entspricht durch angepasste Vorbereitung und guter Installationsmöglichkeit dem Wunsch nach schneller Umsetzung eines Netz-Aufbaus.

• wechselbarer Türanschlag
• komplett demontierbar

Lieferumfang / Ausstattung:

• Grundgestell mit tiefenverstellbarer 19" Ebene vorne und hinten, mit 105 mm Freiraum zu den Türen vormontiert
• Fronttür mit 4 mm ESG-Scheibe (parsolgrau)
• Rücktür Stahlblech
• Türverschlüsse mit Schwenkhebel für 40 mm (PHZ) Profilhalbzylinder, Mehrpunktverriegelung
• abnehmbare Seitenwände, verschließbar
• dreigeteiltes Bodenblech, passiv belüftet
• Dach mit Bürstenleiste und Abdeckblech, zur Lüftermontage vorbereitet
• Sockel 100 mm  mit abnehmbaren Blenden und 4 Nivellierfüßen, passiv belüftet
• Schrank komplett geerdet

 Oberfläche: pulverbeschichtet RAL 7035 lichtgrau (auf Wunsch zweifarbig)

HE	Höhe*	Tiefe	Sichttür vorne und Stahlblechtür hinten
			Breite 600	Breite 800
17 HE	900	600	EN  17441	EN  17541
22 HE	1100		EN  22441	EN  22541
26 HE	1300		EN  26441	EN  26541
33 HE	1600		EN  33441	EN  33541
37 HE	1800		EN  37441	EN  37541
42 HE	2000		EN  42441	EN  42541
46 HE	2200		EN  46441	EN  46541
17 HE	900	800	EN  17451	EN  17551
22 HE	1100		EN  22451	EN  22551
26 HE	1300		EN  26451	EN  26551
33 HE	1600		EN  33451	EN  33551
37 HE	1800		EN  37451	EN  37551
42 HE	2000		EN  42451	EN  42551
46 HE	2200		EN  46451	EN  46551
17 HE	900	900	EN  17471	EN  17571
22 HE	1100		EN  22471	EN  22571
26 HE	1300		EN  26471	EN  26571
33 HE	1600		EN  33471	EN  33571
37 HE	1800		EN  37471	EN  37571
42 HE	2000		EN  42471	EN  42571
46 HE	2200		EN  46471	EN  46571
17 HE	900	1000	EN  17481	EN  17581
22 HE	1100		EN  22481	EN  22581
26 HE	1300		EN  26481	EN  26581
33 HE	1600		EN  33481	EN  33581
37 HE	1800		EN  37481	EN  37581
42 HE	2000		EN  42481	EN  42581
46 HE	2200		EN  46481	EN  46581
17 HE	900	1200	EN 174121	EN 175121
22 HE	1100		EN 224121	EN 225121
26 HE	1300		EN 264121	EN 265121
33 HE	1600		EN 334121	EN 335121
37 HE	1800		EN 374121	EN 375121
42 HE	2000		EN 424121	EN 425121
46 HE	2200		EN464121	EN465121

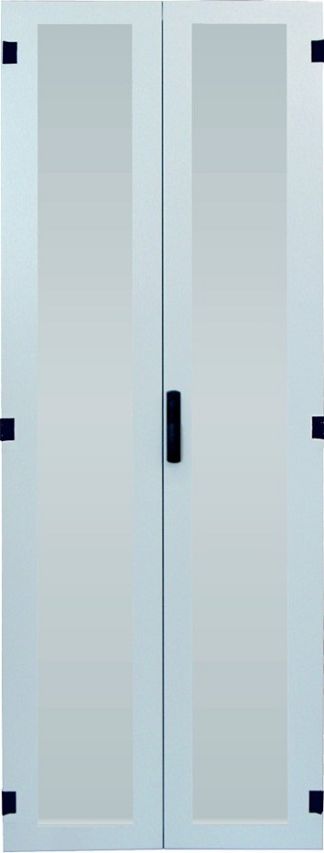

             auch mit senkrecht geteiltenTüren lieferbar



geteilte Sichttür EGS-Glas

geteilte Stahlblechtür



HE	Höhe*	Tiefe	geteilte Sichttür vorne und Stahlblechtür hinten		Sichttür vorne und geteilte Stahlblechtür hinten		geteilte Sichttür vorne und geteilte Stahlblechtür hinten
			Breite 600	Breite 800	Breite 600	Breite 800	Breite 600	Breite 800
17 HE	900	600	ENS  17441	ENS  17541	ENH  17441	ENH  17541	ENB  17441	ENB  17541
22 HE	1100		ENS  22441	ENS  22541	ENH  22441	ENH  22541	ENB  22441	ENB  22541
26 HE	1300		ENS  26441	ENS  26541	ENH  26441	ENH  26541	ENB  26441	ENB  26541
33 HE	1600		ENS  33441	ENS  33541	ENH  33441	ENH  33541	ENB  33441	ENB  33541
37 HE	1800		ENS  37441	ENS  37541	ENH  37441	ENH  37541	ENB  37441	ENB  37541
42 HE	2000		ENS  42441	ENS  42541	ENH  42441	ENH  42541	ENB  42441	ENB  42541
46 HE	2200		ENS  46441	ENS  46541	ENH  46441	ENH  46541	ENB  46441	ENB  46541
17 HE	900	800	ENS  17451	ENS  17551	ENH  17451	ENH  17551	ENB  17451	ENB  17551
22 HE	1100		ENS  22451	ENS  22551	ENH  22451	ENH  22551	ENB  22451	ENB  22551
26 HE	1300		ENS  26451	ENS  26551	ENH  26451	ENH  26551	ENB  26451	ENB  26551
33 HE	1600		ENS  33451	ENS  33551	ENH  33451	ENH  33551	ENB  33451	ENB  33551
37 HE	1800		ENS  37451	ENS  37551	ENH  37451	ENH  37551	ENB  37451	ENB  37551
42 HE	2000		ENS  42451	ENS  42551	ENH  42451	ENH  42551	ENB  42451	ENB  42551
46 HE	2200		ENS  46451	ENS  46551	ENH  46451	ENH  46551	ENB  46451	ENB  46551
17 HE	900	900	ENS  17471	ENS  17571	ENH  17471	ENH  17571	ENB  17471	ENB  17571
22 HE	1100		ENS  22471	ENS  22571	ENH  22471	ENH  22571	ENB  22471	ENB  22571
26 HE	1300		ENS  26471	ENS  26571	ENH  26471	ENH  26571	ENB  26471	ENB  26571
33 HE	1600		ENS  33471	ENS  33571	ENH  33471	ENH  33571	ENB  33471	ENB  33571
37 HE	1800		ENS  37471	ENS  37571	ENH  37471	ENH  37571	ENB  37471	ENB  37571
42 HE	2000		ENS  42471	ENS  42571	ENH  42471	ENH  42571	ENB  42471	ENB  42571
46 HE	2200		ENS  46471	ENS  46571	ENH  46471	ENH  46571	ENB  46471	ENB  46571
17 HE	900	1000	ENS  17481	ENS  17581	ENH  17481	ENH  17581	ENB  17481	ENB  17581
22 HE	1100		ENS  22481	ENS  22581	ENH  22481	ENH  22581	ENB  22481	ENB  22581
26 HE	1300		ENS  26481	ENS  26581	ENH  26481	ENH  26581	ENB  26481	ENB  26581
33 HE	1600		ENS  33481	ENS  33581	ENH  33481	ENH  33581	ENB  33481	ENB  33581
37 HE	1800		ENS  37481	ENS  37581	ENH  37481	ENH  37581	ENB  37481	ENB  37581
42 HE	2000		ENS  42481	ENS  42581	ENH  42481	ENH  42581	ENB  42481	ENB  42581
46 HE	2200		ENS  46481	ENS  46581	ENH  46481	ENH  46581	ENB  46481	ENB  46581
17 HE	900	1200	ENS 174121	ENS 175121	ENH 174121	ENH 175121	ENB 174121	ENB 175121
22 HE	1100		ENS 224121	ENS 225121	ENH 224121	ENH 225121	ENB 224121	ENB 225121
26 HE	1300		ENS 264121	ENS 265121	ENH 264121	ENH 265121	ENB 264121	ENB 265121
33 HE	1600		ENS 334121	ENS 335121	ENH 334121	ENH 335121	ENB 334121	ENB 335121
37 HE	1800		ENS 374121	ENS 375121	ENH 374121	ENH 375121	ENB 374121	ENB 375121
42 HE	2000		ENS 424121	ENS 425121	ENH 424121	ENH 425121	ENB 424121	ENB 425121
46 HE	2200		ENS 464121	ENS 465121	ENH 464121	ENH 465121	ENB 464121	ENB 465121

*= ca. Höhe ohne Sockel

Weitere Größen auf  Wunsch in dieser Konfiguration lieferbar.
