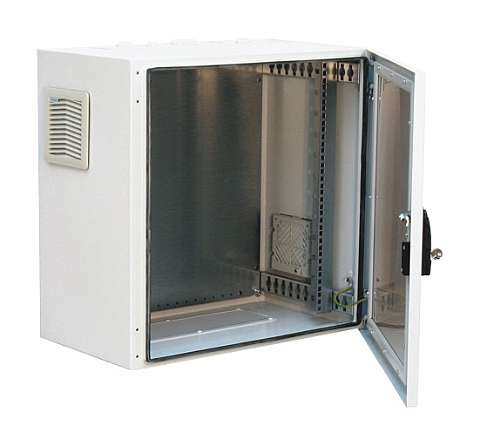

IP54 Universalgehäuse

Mehrzweckgehäuse bestehend aus:

• geschweißtem symmetrischem Gehäusekorpus IP 54
• verschließbarer Fronttür IP54

Lieferumfang:

Grundgehäuse IP54:

• mit Wandaufhängung vorbereitet
• Kabeleinführungsöffnungen oben und unten mit geschlossenem Abdeckblech

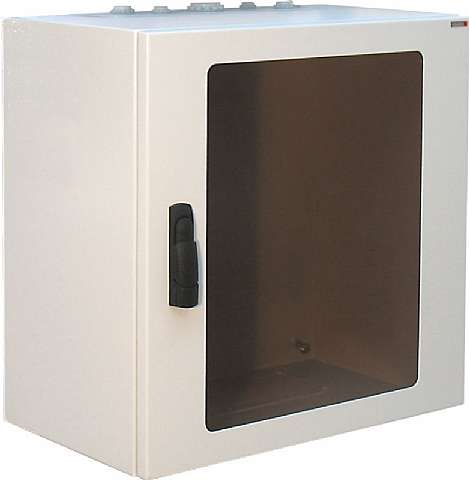

Fronttür IP54:

• mit ESG-Scheibe - parsolgrau
• mit Schwenkhebelgriff für PHZ 40 mm vorbereitet, verschließbar
• Türanschlag wechselbar

Oberfläche:

pulverbeschichtet RAL 7035 lichtgrau (zweifarbig möglich)


Abmessungen:

Breiten	Höhen	Tiefen	Fronttür mit Standard	ESG Scheibe Lüftermontage vorbereitet	Stahlblechtür Standard	geschlossen Lüftermontage vorbereitet
600	400	350	UG 04351	UG 04352	UG 04353	UG 04354
	500		UG 05351	UG 05352	UG 05353	UG 05354
	600		UG 06351	UG 06352	UG 06353	UG 06354
	800		UG 08351	UG 08352	UG 08353	UG 08354
	1000		UG 10351	UG 10352	UG 10353	UG 10354
600	400	450	UG 04451	UG 04452	UG 04453	UG 04454
	500		UG 05451	UG 05452	UG 05453	UG 05454
	600		UG 06451	UG 06452	UG 06453	UG 06454
	800		UG 08451	UG 08452	UG 08453	UG 08454
	1000		UG 10451	UG10452	UG 10453	UG 10454
