EasyRack Aufbau hinten |

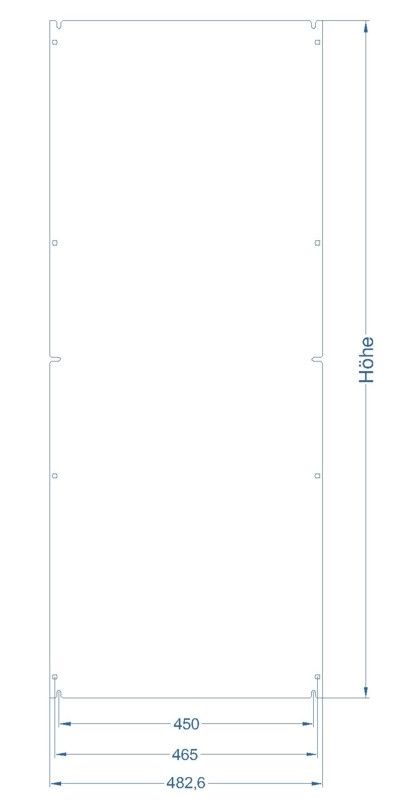

Universelle Montageplatte
zur Montage auf der 19" Ebene oder zwischen den seitlichen oder hinteren Montagechassis geeignet. Gekürzte oder geteilte Montageplatten auf Anfrage.
Material: 3,0 mm Stahlblech
Oberfläche: verzinkt
Lieferung: mit Befestigungsmaterial
| Größe | Länge | Bestellnummer |
| 20 HE | 889 | EZM 2061 |
| 22 HE | 977 | EZM 2261 |
| 31 HE | 1377 | EZM 3161 |
| 35 HE | 1555 | EZM 3561 |
| 40 HE | 1778 | EZM 4061 |
Breitenschiene
zum Aufbau rückseitiger Montageebenen, oder direkt als Komponententräger.
Material: 1,5 mm Stahlblech
Oberfläche: pulverbeschichtet RAL 7035
Lieferung: mit Befestigungsmaterial
| für Schrankbreite | Bestellnummer |
| 600 mm | EZB 1204 |
| 800 mm | EZB 1205 |
Montagechassis hinten
- Montage an vertikalen Gestellholmen
- mit universeller Lochung im 25 mm Raster zur freien Geräte- und Schienenbefestigung
Material: 1,5 mm Stahlblech
Oberfläche: verzinkt
Lieferung: mit Befestigungsmaterial
| Größe | für Schranktiefe | Bestellnummer |
| 50 mm | 600 mm | EHW 1304 |
| 800 mm | EHW 1305 | |
| 77 mm | 600 mm | ESW 1704 |
| 800 mm | ESW 1705 |
C-Schiene für senkrechten Schrankeinbau
- Montage an Montagechassis seitlich oder Breitenschiene
Material: 1,5 mm Stahlblech
Oberfläche: verzinkt
Lieferung: mit Befestigungsmaterial
| Schrank Größe | Länge | Bestellnummer |
| 17 HE | 756 | ZAK 6217 |
| 22 HE | 978 | ZAK 6222 |
| 26 HE | 1156 | ZAK 6226 |
| 33 HE | 1467 | ZAK 6233 |
| 37 HE | 1645 | ZAK 6237 |
| 42 HE | 1867 | ZAK 6242 |
| 46 HE | 2045 | ZAK 6246 |
Adapterwinkel
Durch Verwendung der Adapterwinkel, sind dieTragschienen, Montagechassis und Kabelbindeleisten des seitlichen Schrankaufbaues auch für die rückseitige Montage verwendbar.
Material: 1,5 mm Stahlblech
Oberfläche: verzinkt
Lieferung: paarweise mit Befestigungsmaterial
| Bestellnummer: | EZZ 4401 |
