EasyRack Aufbau seitlich |
| Schrankbreite 600 mm | |
| Schrankbreite 800 mm |

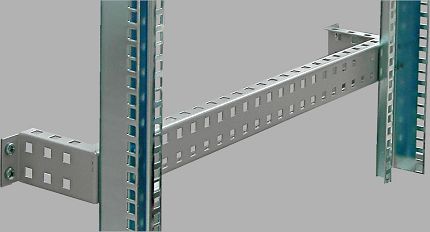

Tiefenschienen
Vorzugsweise zum Einbau von 19" Systemschienen.
Material: 1,5 mm Stahlblech
Oberfläche: pulverbeschichtet RAL 7035
Lieferung: satzweise (4 Stück) mit Befestigungsmaterial
| Schrankbreite | für Schranktiefe | Bestellnummer |
| 600 mm | 600 mm 800 mm 900 mm 1000 mm 1200 mm | EZT 1304 EZT 1305 EZT 1307 EZT 1308 EZT 1312 |
| 800 mm | 600 mm 800 mm 900 mm 1000 mm 1200 mm |
EZT 1504 EZT 1505 EZT 1507 EZT 1508 EZT 1512 |
|
| |
|
Standard | |
| Ausf. "L" | |
| Stützprofil* |

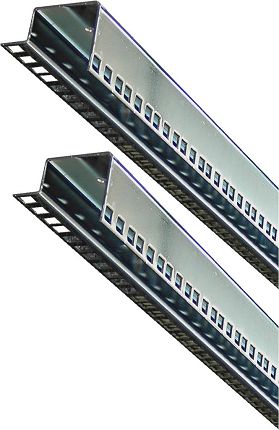

19" Rasterschienen
- für front- und rückseitigen Einbau im Schrank
- Käfigmutter montierbar im HE Raster (19")
Material: 2,0 mm Stahlblech
Oberfläche: verzink
Lieferung: paarweise mit Befestigungsmaterial
| Schrank Größe | Länge | Standard | Ausf."L" | Stützprofil* |
| 17 HE | 756 mm | EZR 1702 | EZR 1722 | EZR 1742 |
| 22 HE | 978 mm | EZR 2202 | EZR 2222 | EZR 2242 |
| 26 HE | 1156 mm | EZR 2602 | EZR 2622 | EZR 2642 |
| 33 HE | 1467 mm | EZR 3302 | EZR 3322 | EZR 3342 |
| 37 HE | 1645 mm | EZR 3702 | EZR 3722 | EZR 3742 |
| 42 HE | 1867 mm | EZR 4202 | EZR 4222 | EZR 1422 |
| 46 HE | 2045 mm | EZR 4602 | EZR 4622 | EZR 4642 |
*optional: ein Paar seitliche Stützprofile für Schwerlasten
Zum Einbau passende Tiefenschiene (Typ EZT) verwenden.
Die Anzahl (mindest 2 Stück je Seite) richtet sich nach Art der Bestückung.

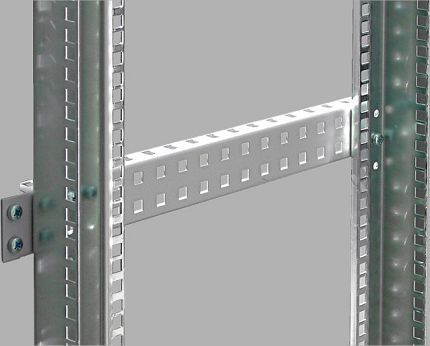

Kabelbindeleiste
- zur geordneten, übersichtlichen und gesicherten Verlegung von Kabeln
- platzsparend zwischen den Seitenholmen
Material: 1,5 mm Stahlblech
Oberfläche: verzinkt
Lieferung: mit Befestigungsmaterial
| für Schranktiefe | Bestellnummer |
| 600 mm 800 mm 900 mm 1000 mm 1200 mm | EZC 144 EZC 145 EZC 147 EZC 148 EZC 1412 |
Tiefenvariable Gleitschienen
stufenlos tiefenanpassend zwischen den 19" Ebenen für die angegebene Schranktiefe
Material: 1,5 mm Stahlblech
Oberfläche: pulverbeschichtet RAL 7035
Lieferung: paarweise mit Befestigungsmaterial
| für Schranktiefe | Bestellnummer |
| 600 - 800 mm 800 - 1000 mm 1000 - 1200 mm | ZST 5101 ZST 5102 ZST 5103 |

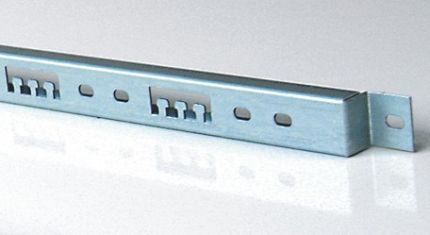

Gleitschienen, Festmaß
passend bei Standardposition der Montageebenen (Anlieferzustand).
Material: 1,5 mm Stahlblech
Oberfläche: verzinkt
Lieferung: paarweise mit Befestigungsmaterial
| für Schranktiefe | Bestellnummer |
| 600 mm 800 mm 900 mm 1000 mm 1200 mm | ZST 1201 ZST 3201 ZST 4201 ZST 7202 ZST 9201 |
Tragschiene seitlich
- Profil "C"formigem Querschnitt für den seitlich, horizontalen Schrankeinbau
- Die rückseitige Öffnung des Profils ist 16,5 mm und erlaubt den Einsatz handelsüblicher Rohrschellen oder Gleitmuttern.
Material: 1,5 mm Stahlblech
Oberfläche: verzinkt;
Lieferung: mit Befestigungsmaterial
| für Schranktiefe | Bestellnummer |
| 600 mm 800 mm 900 mm 1000 mm 1200 mm | EZC 104 EZC 105 EZC 107 EZC 108 EZC 1012 |

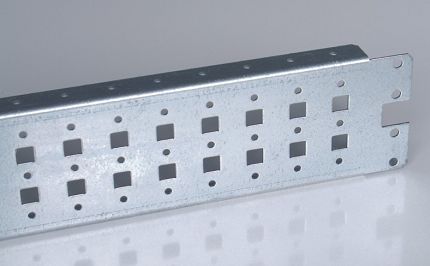

Montagechassis seitlich
- Montage an vertikalen Gestellholmen
- mit universeller Lochung im 25 mm Raster zur freien Geräte- und Schienenbefestigung
Material: 1,5 mm Stahlblech
Oberfläche: verzinkt
Lieferung: mit Befestigungsmaterial
| Größe | für Schranktiefe | Bestellnummer |
| 50 mm | 600 mm 800 mm 900 mm 1000 mm 1200 mm | ESW 1304 ESW 1305 ESW 1307 ESW 1308 ESW 1312 |
| 77 mm | 600 mm 800 mm 900 mm 1000 mm 1200 mm |
ESW 1704 ESW 1705 ESW 1707 ESW 1708 ESW 1712 |
Hutschiene 35 mm
- in 3 Fixlängen
andere Zuschnitte auf Anfrage
Material: 1,5 mm Stahlblech
Oberfläche: verzinkt
Lieferung: mit Befestigungsmaterial
| Größe | Bestellnummer |
| 300 mm 400 mm 500 mm | EZK 161 EZK 162 EZK 163 |
Kabelführungsbugel
