10" EasyFix
| Gehäuse als Bausatz im Einzelkarton verpackt |

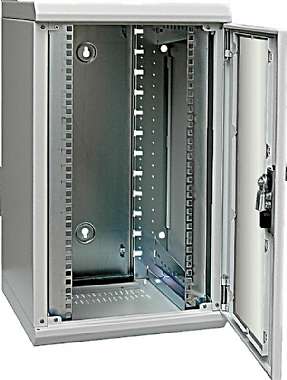

Zerlegbares 10” Wandgehäuse auf der
Basis von EasyFix bestehend aus:
- stabiler Rückwand mit vier Tragprofilen und zwei 19” Rasterschienen
- steckbaren Verkleidungsteilen
- verschließbarer Fronttür
- oben und unten mit Bürstenleiste zur Kabeleinführung
Umrüstung durch Adapterbuchse auf 9,5" Basis möglich.
Lieferumfang:
Grundgehäuse:
- stabile Rückwand aus Stahlblech als Basismodul, verzinkt
- Schlosslöcher zur einfachen Wandmontage, mit zusätzlichem Mittenloch
- auf der Rückwand zu montierende Tragprofile als Basis für die vordere, tiefenverstellbare 10” Ebene, verzinkt
- Dach und Boden mit Bürstenleiste, passiv belüftet
- Lüftermontage vorbereitet
- steckbare Seitenteile mit Schraubensicherung
- Montageschrauben
Fronttür:
- Standard mit Acrylglas bronze
- Türanschlag wechselbar
- mit Schwenkhebelgriff - verschließbar
Oberfläche: pulvebeschichtet RAL 7035 lichtgrau (auch zweifarbig möglich)
Abmessungen:
| Nutzbare HE | Breiten | Höhen* | Tiefen | Bestellnummern |
| 6 HE | 372 | 348 | 400 | EX 06212 |
| 9 HE | 481 | EX 09212 | ||
| 12 HE | 615 | EX 12212 | ||
| 6 HE | 372 | 348 | 500 | EX 06312 |
| 9 HE | 481 | EX 09312 | ||
| 12 HE | 615 | EX 12312 |
*ca. Höhe = Außenmaß
Weitere Größen auf Wunsch in dieser Konfiguration lieferbar.
Downloads:
| Bestelldetails (663 KB) | |
| Zeichnung (35 KB) |
