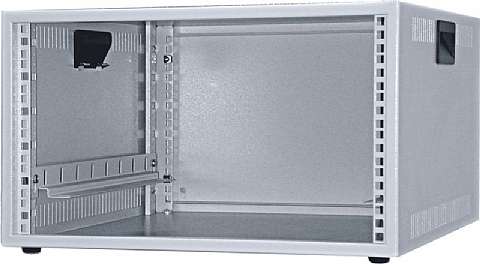

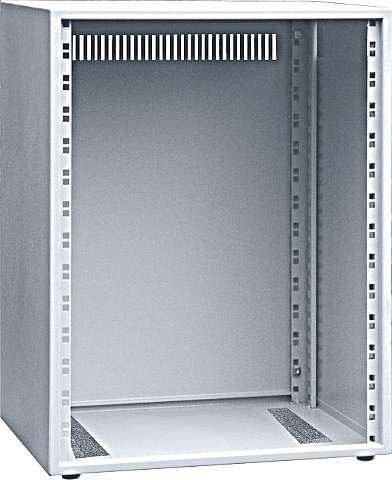

19" Tischgehäuse CL16
|
...mit Griffmulden, Gleitschienen |
19" Tischgehäuse einfach und praxisbezogen aufgebaut, mit umfangreichen Ausstattungsmerkmalen. Eignet sich hervorragend als Stapelgehäuse. Der schmale Rand wirkt dezent und ermöglicht eine sehr kompakte Bauweise.
Lieferumfang / Ausstattung
Grundgehäuse:
- mit Schlitzreihen in Boden und Rückwand
- mit 19" Kombischienen vorne und hinten
- vier Kunststofffüße rund 25 x 12,5 mm, verschraubt, für Hochstellfüße vorbereitet
- mit Erdungspunkten
Varianten:
- mit seitlichen Griffschalen
- mit Hochstell- oder Stapelfüßen
- ohne Belüftung oder variabel angeordnet
Oberfläche: pulverbeschichtet RAL 7035 lichtgrau (auf Wunsch zweifarbig)
| Nutzbare HE | Höhe* | Tiefe | Bestellnummer Standard | mit seitlichen Griffschalen |
| 3 HE | 166 | 300 | CL 03120 | CL 03121 |
| 6 HE | 300 | CL 06120 | CL 06121 | |
| 9 HE | 433 | CL 09120 | CL 09121 | |
| 12 HE | 566 | CL 12120 | CL 12121 | |
| 15 HE | 700 | CL 15120 | CL 15121 | |
| 18 HE | 833 | CL 18120 | CL 18121 | |
| 3 HE | 166 | 400 | CL 03220 | CL 03221 |
| 6 HE | 300 | CL 06220 | CL 06221 | |
| 9 HE | 433 | CL 09220 | CL 09221 | |
| 12 HE | 566 | CL 12220 | CL 12221 | |
| 15 HE | 700 | CL 15220 | CL 15221 | |
| 18 HE | 833 | CL 18220 | CL 18221 | |
| 3 HE | 166 | 500 | CL 03320 | CL 03321 |
| 6 HE | 300 | CL 06320 | CL 06321 | |
| 9 HE | 433 | CL 09320 | CL 09321 | |
| 12 HE | 566 | CL 12320 | CL 12321 | |
| 15 HE | 700 | CL 15320 | CL 15321 | |
| 18 HE | 833 | CL 18320 | CL 18321 |
*ca. Höhe = Außenmaß
Weitere Größen auf Wunsch in dieser Konfiguration lieferbar
Downloads:
19" Tischgehäuse CL16 (155 KB)
Zeichnung (131 KB)
