19" Frontplatten

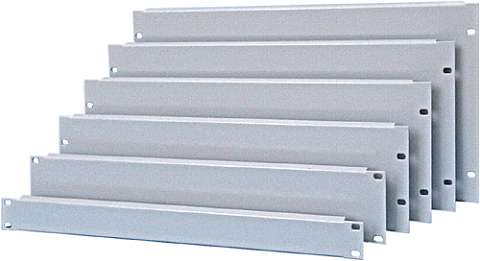

19" Blindplatten Stahlblech
zur Abdeckung leerer Einbaufelder in Gehäusen und Schränken.
Oberfläche:RAL 7035 pulverbeschichtet
Die Lieferung erfolgt mit Befestigungsmaterial.
Befestigungsmaterial:
- 4 x M6 x 12 Linsenkopfschraube
- 4 x M6 Kunststoffrosette
- 4 x M6 Käfigmutter
| Ausführung | |||
| Größe | H=mm | flach | gekantet |
| 1 HE | 44,0 | ZAB 1011 | ZAB 1013 |
| 2 HE | 88,5 | ZAB 1021 | ZAB 1023 |
| 3 HE | 129,9 | ZAB 1031 | ZAB 1033 |
| 4 HE | 177,3 | ZAB 1041 | ZAB 1043 |
| 5 HE | 221,8 | ZAB 1051 | ZAB 1053 |
| 6 HE | 266,7 | ZAB 1061 | ZAB 1063 |
19" Blindplatten Aluminium
zur Abdeckung leerer Einbaufelder in Gehäusen und Schränken.
Oberfläche: wahlweise eloxiert oder pulverbeschichtet RAL 7035
Die Lieferung erfolgt mit Befestigungsmaterial.
Befestigungsmaterial:
- 4 x M6 x 12 Linsenkopfschraube
- 4 x M6 Kunststoffrosette
- 4 x M6 Käfigmutter
| Ausführung | ||
| Größe | eloxiert | lackiert |
| 1 HE | ZAB 2011 | ZAB 2012 |
| 2 HE | ZAB 2021 | ZAB 2022 |
| 3 HE | ZAB 2031 | ZAB 2032 |
| 4 HE | ZAB 2041 | ZAB 2042 |
| 5 HE | ZAB 2051 | ZAB 2052 |
| 6 HE | ZAB 2061 | ZAB 2062 |

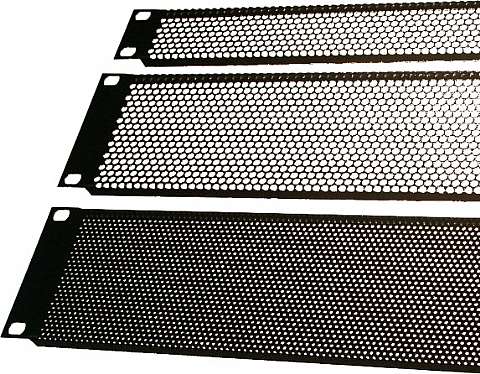

19" Frontplatte perforiert
- dekorativer mechanischer Schutz
- funktionelle passive Lüftung
Oberfläche: wahlweise pulverbeschichtet RAL 7035 (lichtgrau) oder RAL 9005 (schwarz)
Die Lieferung erfolgt mit Befestigungsmaterial.
Befestigungsmaterial:
- 4 x M6 x 12 Linsenkopfschraube
- 4 x M6 Kunststoffrosette
- 4 x M6 Käfigmutter
| Perforation 4 mm | Perforation 1,6 mm | |||
| Größe | lichtgrau | schwarz | lichtgrau | schwarz |
| 1 HE | ZAB 3014 | ZAB 4014 | ZAB 3114 | ZAB 4114 |
| 2 HE | ZAB 3024 | ZAB 4024 | ZAB 3124 | ZAB 4124 |
| 3 HE | ZAB 3034 | ZAB 4034 | ZAB 3134 | ZAB 4134 |
Download:
| Frontplatten (289 KB) |
