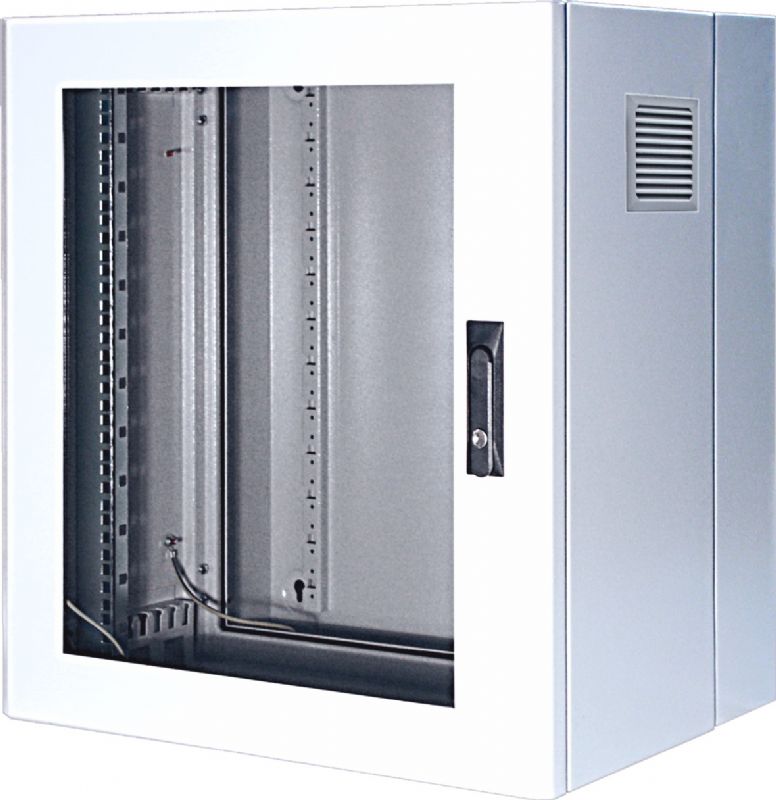

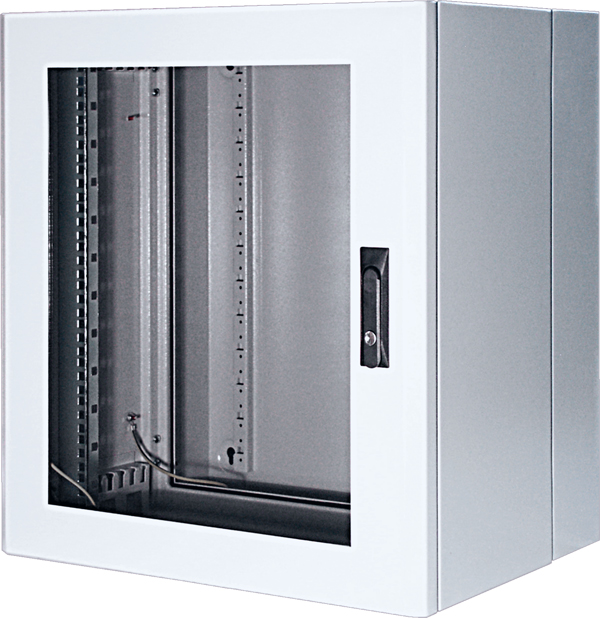

Wandgehäuse WV701 - Standard
Dreiteiliges Wandverteilergehäuse
|
| |||||||||
|
| |||||||||
|
Gehäuse für Linksanschlag | |||||||||
|
- verschließbarer Fronttüre
- schwenkbarem Mittelteil zur Aufnahme von 19” Komponenten
- Rückteil 120 mm tief - als Verteilerebene
Der Verschluß des Mittelteils zur Rückwand erfolgt ohne Werkzeug.
Lieferumfang:
Rückteil:
- Schlüssellochung zur einfachen Wandmontage, mit zusätzlichem Mittenloch
- Rasterschienen im 19" (465 mm) Befestigungsmaß angeordnet, zur universellen Schnellbefestigung im 44,45 mm Raster mit Käfigmutter oder im 25 mm Raster mit 4,9 Blechschraube
- Kabeleinführungsöffnungen oben mit Bürstenleiste, unten mit geschlossenem Abdeckblech
Mittelteil:
- am Rückteil scharniert, mit Spannhebeln werkzeuglos verschließbar
- vorne tiefenverstellbares 19" Rasterschienenpaar vormontiert mit 75 mm Freiraum zur Fronttüre
Fronttür:
- als Sichttür mit ESG-Scheibe -parsolgrau -oder in geschlossener Ausführung
- Betätigung durch Schwenkhebelgriff mit
intregriertem Schloss
Oberfläche: pulverbeschichtet RAL 7035 lichtgrau (zweifarbig möglich)
| Nutzbare HE | Breiten | Höhen | Tiefen | Bestellnummern |
| 6 HE | 600 | 345 | 400 | WV 106211 |
| 9 HE | 478 | WV 109211 | ||
| 12 HE | 611 | WV 112211 | ||
| 15 HE | 744 | WV 115211 | ||
| 18 HE | 878 | WV 118211 | ||
| 21 HE | 1011 | WV 121211 | ||
| 6 HE | 600 | 345 | 500 | WV 106311 |
| 9 HE | 478 | WV 109311 | ||
| 12 HE | 611 | WV 112311 | ||
| 15 HE | 744 | WV 115311 | ||
| 18 HE | 878 | WV 118311 | ||
| 21 HE | 1011 | WV121311 | ||
| 12 HE | 600 | 611 | 600 | WV112411 |
| 15 HE | 744 | WV 115411 | ||
| 18 HE | 878 | WV 118411 | ||
| 21 HE | 1011 | WV 121411 |
|
Türverschluss auch mit Schwenkhebel für 40 mm PHZ Achtung: nachträglich sonst nur durch kompletten Türaustausch nachrüstbar |
Weitere Größen auf Wunsch in dieser Konfiguration lieferbar.
