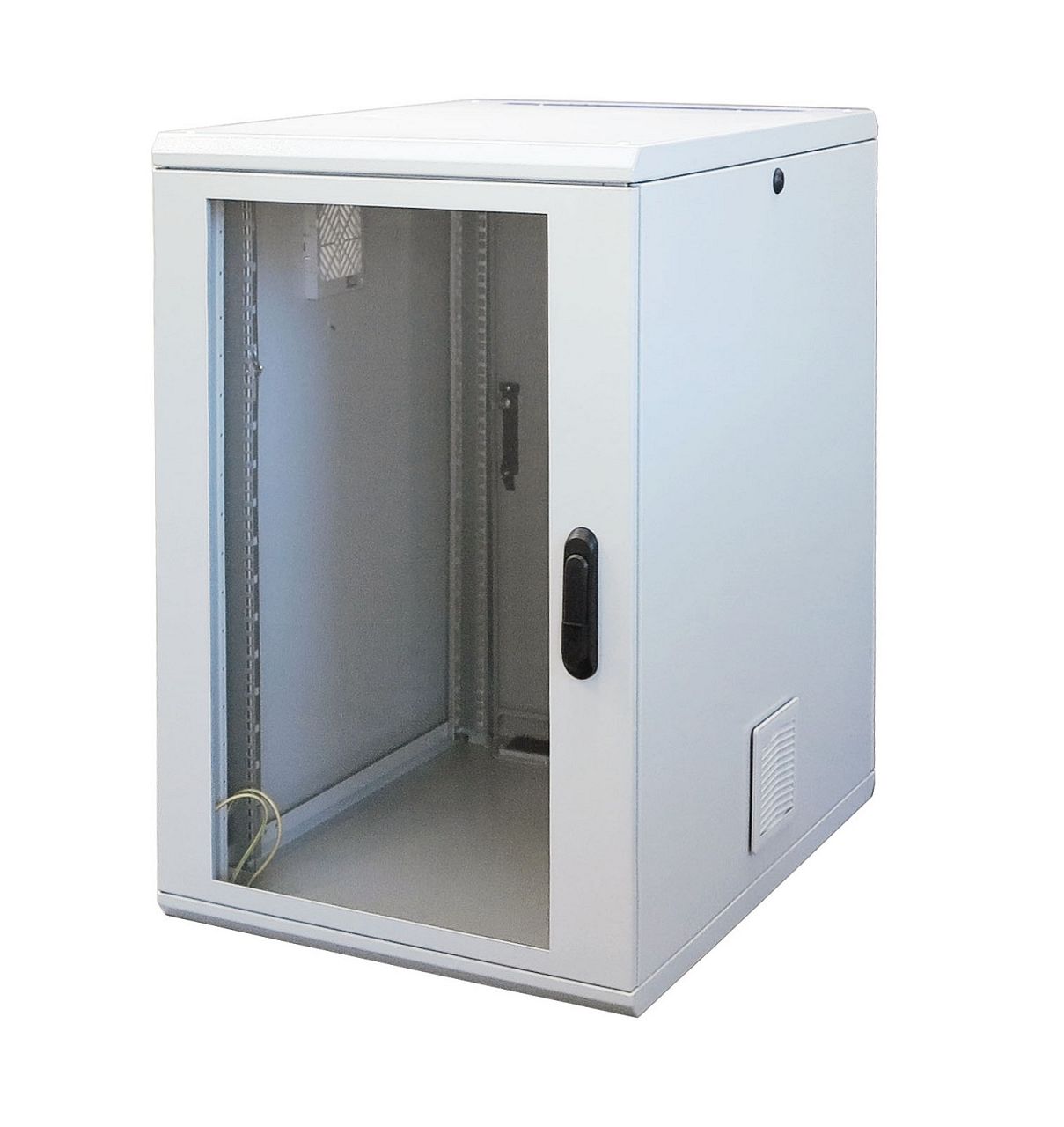

19" Mehrzweckgehäuse FC

19" Mehrzweckgehäuse bestehend aus:

  • geschweißtem symmetrischem Gehäusekorpus
  • Fronttür
  • steckbare Rück- und Seitenwände mit Zylinderschloss verschließbar

Lieferumfang / Ausstattung

Grundgehäuse:

  • mit tiefenverstellbarer 19" Ebene vorne und hinten, mit 70 mm Freiraum zur Fronttüre vormontiert
  • Rückwand mit Kabeleinführungsöffnung und Bürstenleiste
  • Dach mit Kabeleinführungsöffnung und Bürstenleiste, für einfache Deckenmontage vorbereitet

Fronttür:

  • mit ESG-Scheibe - parsolgrau
  • mit Schwenkhebelgriff verschließbar
  • Türanschlag wechselbar

Typ A Fronttür mit 4 mm ESG-Scheibe und gesteckter Rückwand

Typ B Fronttür mit 4 mm ESG-Scheibe und Rücktür Stahlblech

Typ C Fronttür mit 4 mm ESG-Scheibe und gesteckter Rückwand, Lüftermontage vorbereitet

Typ D Fronttür mit 4 mm ESG-Scheibe und Rücktür Stahlblech, Lüftermontage vorbereitet

Oberfläche

Pulverbeschichtet RAL 7035 lichtgrau


Gehäuse für Linksanschlag vormontiert, komplett geerdet, im Einzelkarton verpackt.

Gehäuse 600 Breit Bestellnummer
Größe Höhen Tiefen Typ A Typ B Typ C Typ D
6 HE 348 400 FC 064220 FC 064250 FC 064230 FC 064260
9 HE 481 FC 094220 FC 094250 FC 094230 FC 094260
12 HE 615 FC 124220 FC 124250 FC 124230 FC 124260
15 HE 748 FC 154220 FC 154250 FC 154230 FC 154260
18 HE 881 FC 184220 FC 184250 FC 184230 FC 184260
21 HE 1015 FC 214220 FC 214250 FC 214230 FC 214260
6 HE 348 500 FC 064320 FC 064350 FC 064330 FC 064360
9 HE 481 FC 094320 FC 094350 FC 094330 FC 094360
12 HE 615 FC 124320 FC 124350 FC 124330 FC 124360
15 HE 748 FC 154320 FC 154350 FC 154330 FC 154360
18 HE 881 FC 184320 FC 184350 FC 184330 FC 184360
21 HE 1015 FC 214320 FC 214350 FC 214330 FC 214360
6 HE 348 600 FC 064420 FC 064450 FC 064430 FC 064460
9 HE 481 FC 094420 FC 094450 FC 094430 FC 094460
12 HE 615 FC 124420 FC 124450 FC 124430 FC 124460
15 HE 748 FC 154420 FC 154450 FC 154430 FC 154460
18 HE 881 FC 184420 FC 184450 FC 184430 FC 184460
21 HE 1015 FC 214420 FC 214450 FC 214430 FC 214460
6 HE 348 800 FC 064520 FC 064550 FC 064530 FC 064560
9 HE 481 FC 094520 FC 094550 FC 094530 FC 094560
12 HE 615 FC 124520 FC 124550 FC 124530 FC 124560
15 HE 748 FC 154520 FC 154550 FC 154530 FC 154560
18 HE 881 FC 184520 FC 184550 FC 184530 FC 184560
21 HE 1015 FC 214520 FC 214550 FC 214530 FC 214560

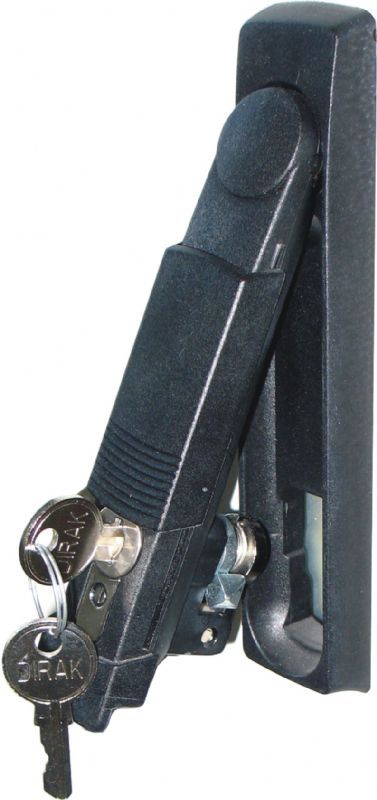

Türverschluss auch mit Schwenkhebel für 40 mm PHZ und 1-Punktverriegelung vorbereitet lieferbar. Ergänzen Sie bitte die Bestellnummer durch ein P.

z.B.: 19" Gehäuse FC 06212  6 HE (600x348x400) Fronttür mit ESG Scheibe Türverschluss mit
 Schwenkhebel für 40 mm PHZ vorbereitet = FCP 06212

Achtung: nachträglich sonst nur durch kompletten Türaustausch nachrüstbar!

Weitere Größen auf Wunsch in dieser Konfiguration lieferbar.
