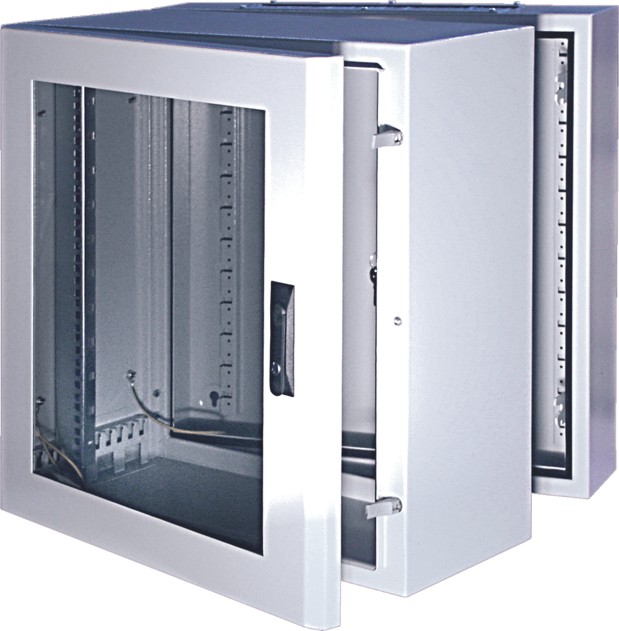

19" WV701 3-teilig

Dreiteiliges Wandverteilergehäuse bestehend aus:

  • verschließbarer Fronttüre
  • schwenkbarem Mittelteil zur Aufnahme von 19” Komponenten
  •  Rückteil 120 mm tief - als Verteilerebene

Der Verschluß des Mittelteils zur Rückwand erfolgt ohne Werkzeug.

Lieferumfang / Ausstattung

Rückteil

  • Schlüssellochung zur einfachen Wandmontage, mit  zusätzlichem Mittenloch
  • Rasterschienen im 19" (465 mm) Befestigungsmaß  angeordnet, zur universellen Schnellbefestigung im 44,45 mm Raster mit Käfigmutter oder im 25 mm Raster mit 4,9 Blechschraube
  • Kabeleinführungsöffnungen oben mit Bürstenleiste, unten mit geschlossenem Abdeckblech

Mitteilteil

  • am Rückteil scharniert, mit Spannhebeln werkzeuglos verschließbar
  • vorne tiefenverstellbares 19" Rasterschienenpaar vormontiert mit 75 mm Freiraum zur Fronttüre

Fronttür

  • als Sichttür mit ESG-Scheibe -parsolgrau -oder in geschlossener Ausführung
  • Betätigung durch Schwenkhebelgriff mit intregriertem Schloss

Weitere Infos

Zubehör 19" WV701 3-teilig

Oberfläche



Pulverbeschichtet RAL 7035 lichtgrau (auf Wunsch zweifarbig)







Gehäuse für Linksanschlag vormontiert, komplett geerdet, im Einzelkarton verpackt.

Nutzbare HE Breiten Höhen Tiefen Bestellnummer
6 HE 600 345 400 WV 106211
9 HE   478   WV 109211
12 HE   611   WV 112211
15 HE   744   WV 115211
18 HE   878   WV 118211
21 HE   1011   WV 121211
6 HE 600 345 500 WV 106311
9 HE   478   WV 109311
12 HE   611   WV 112311
15 HE   744   WV 115311
18 HE   878   WV 118311
21 HE   1011   WV 121311
12 HE 600 611 600 WV 112411
15 HE   744   WV 115411
18 HE   878   WV 118411
21 HE   1011   WV 121411



Türverschluss auch mit Schwenkhebel für 40 mm PHZ und 1-Punktverriegelung vorbereitet lieferbar. Ergänzen Sie bitte die Bestellnummer durch ein P.

z.B.: 19" Wandgehäuse WV701 6 HE (600x345x400), Türverschluss mit Schwenkhebel für 40 mm PHZ vorbereitet = WVP 106211

Achtung: nachträglich sonst nur durch kompletten Türaustausch nachrüstbar!

Weitere Größen auf Wunsch in dieser Konfiguration lieferbar.
