Mechanik für die Elektronik

Versorgung

19" Steckdosenleiste 1 HE im Aluminiumgehäuse mit 2-poligem Schalter, beleuchtet

16 A/250 V AC
8 Steckdosen, 35º gedreht
Anschlussleitung L= 2 m
Schutz gegen unbeabsichtigtes Schalten
universelle Befestigungsmöglichkeit
Schutzkontaktsystem CEE7/III.

Bestellnummer

ZAX 7617

19" Steckdosenleiste 1 HE im Kunstoffgehäuse, Überspannungs- und Blitzschutz bis 30.000A mit Entstörfilter

10 A/250 V AC
mit 6 Steckdosen, 45º gedreht
Anschlussleitung L= 3 m
Glimmlampe zur Defektüberwachung
universelle Befestigungsmöglichkeit

Bestellnummer

ZAX 7615

19” Steckdosenleiste 1 HE mit Aluminiumgehäuse, Überspannschutz 6 kA und Netz- und Kontrollfilter

16 A/250 V AC/3600W Optische Funktions- und Ausfallanzeige
mit 9 Steckdosen, 35º gedreht
Anschlussleitung L= 2 m
rote Glimmlampe zur Defektüberwachung
universelle Befestigungsmöglichkeit

Bestellnummer

ZAX 7629

Steckdosenleiste 4-fach

Steckdosenleiste	Bestellnummer
ohne Schalter	ZAX 7619
mit Schalter	ZAX 7620

Potentialausgleichschiene

mit plombierbarer Abdeckhaube nach VDE 0609

Anschlussmöglichkeiten:

1 x Rundleiter RD 8-10mm ø
1 x Flachband bis 30 mm Breite oder Rundleiter RD 8-10 mm ø
7 x ein o. mehrdrahtige Leiter bis 25 mm² oder feindrahtige Leiter bis 16 mm²

Bestellnummer

ZAX 7641

Erdungskabel

flexibel grün/gelb mit 2 Ringösen für M6
für Erdung und Potentialausgleich in Gehäusen und Schränken

In zwei Ausführungen möglich:
Länge 200 mm, Größe 4 mm²
Länge 300 mm, Größe 4 mm²

Länge	Bestellnummer
200 mm	ZAX 7601
400 mm	ZAX 7605

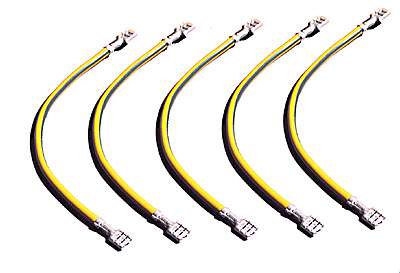

Erdungsset

5 Erdungsleitungen 4 mm² mit 6,3 mm Flachstecker
Länge 200 mm

Bestellnummer

ZAX 7810

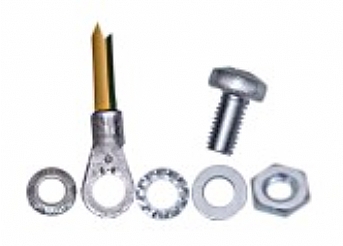

Erdungs-Befestigungssatz M6

je 1x Kontaktscheibe, Fächerscheibe, U-Scheibe und Zylinderkopfschraube M6 x 12 mm

Ausführung	Bestellnummer
ohne Schraube	ZAX 7610
mit Schraube	ZAX 7611
