Zubehör - IP54 Universalgehäuse

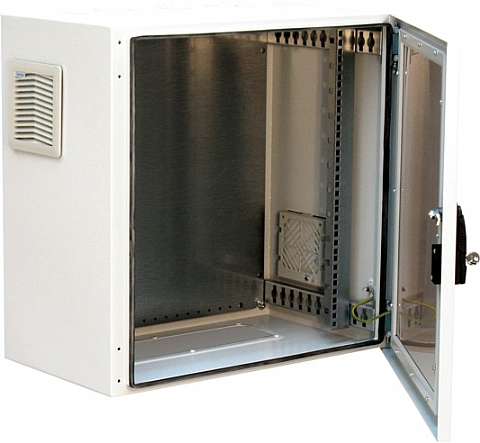

IP54 Universalgehäuse   Lüftermontage vorbereitet mit Vollausstattung: Satz Tiefenschienen   Satz Rasterschienen   Montageplatte

Zubehör 19" Wandgehäuse »





Montageträger

für schnelle und einfache Montage

Material:  1,5 mm Stahlblech
Oberfläche: verzinkt
Lieferung: Satz 4 Stück mit Befestigungsmaterial

für Gehäusetiefe	Bestellnummer
350 mm	UGT 3501
450 mm	UGT 4501

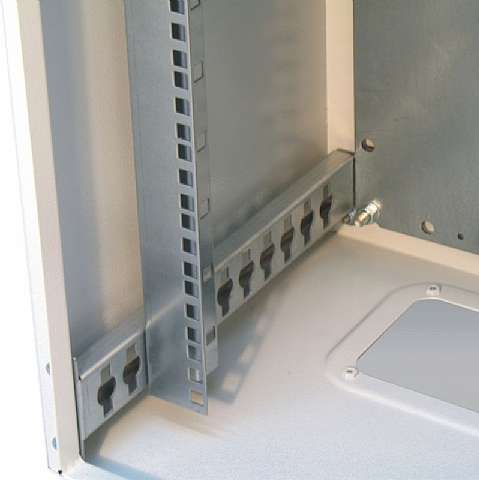

19" Rasterschienen

zur Aufnahme von 19" Einbauten

Material:  1,5 mm Stahlblech
Oberfläche: verzinkt
Lieferung: paarweise mit Befestigungsmaterial

Gehäuse Höhe	Größe	Bestellnummer
400	7 HE	WZR 0706
500	10 HE	WZR 1006
600	12 HE	WZR 1206
800	16 HE	WZR 1606
1000	21 HE	WZR 2106

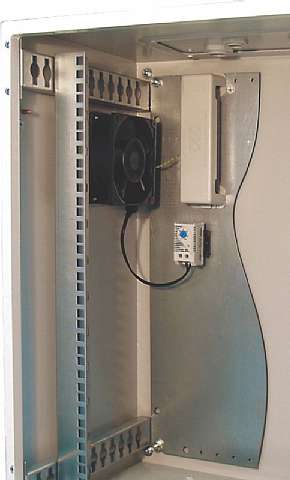

Montageplatte

• mit Befestigungslöchern im 25 mm Raster

• Lochdurchmesser 4,5 mm

Material:  2,0 mm Stahlblech
Oberfläche: verzinkt oder pulverbeschichtet RAL 7035
Lieferung: mit Befestigungsmaterial

Gehäuse Höhe	Höhe	Bestellnummer
400	351	UGM 1071
500	451	UGM 1101
600	551	UGM 1121
800	751	UGM 1161
1000	951	UGM 1211





Montageplattenadapter

durch Verwendung der Montageplattenadapter, ist die Montageplatte (im 25 mm Raster) in der Tiefe verstellbar.

Material:  1,5 mm Stahlblech
Oberfläche: verzinkt
Lieferung: Satz 4 Stück mit Befestigungsmaterial

Bestellnummer

UGD 101

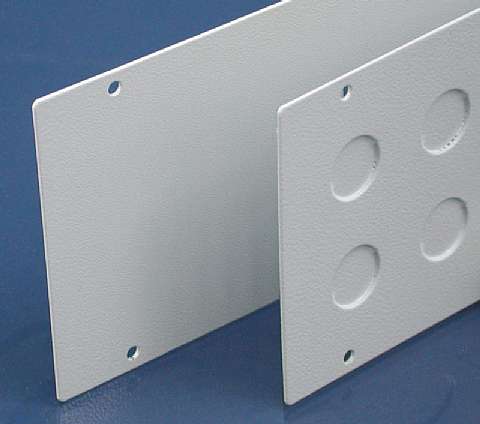

Abdeckblech

Varianten zur Wahl als Gehäusegrundausstattung oder zur nachträglichen Bestückung.

Material: 1,25 mm Stahlblech
Oberfläche: RAL 7035 pulverbeschichtet
Lieferung: mit Befestigungsmaterial

Ausführung	Bestellnummer
geschlossen	UGA 4001
mit 16 x M20 *	UGA 4002

Anfrage »

* mit Schnapp-Blindstopfen
